衬氟截止阀
作者:高创泵阀 来源:原创 日期:2010-10-12 10:03:23 人气:
标签:
衬氟截止阀 截止阀
导读:浙江高创泵阀有限公司是专业的衬氟截止阀产品供应商,咨询衬氟截止阀厂家价格、性能参数、工作原理、标准尺寸或在线订购衬氟截止阀请致电400-826-8296
衬氟截止阀 - 截止阀
遵循规范 |
STANDARD |
设计与制造 |
GB 12233/GB 12235 |
结构长度 |
GB 12221(长一短系列) |
法兰尺寸 |
GB/T91131、GB/T172416(或按合同要求) |
压力试验 |
GB/T 13927 |
标 志 |
GB 12220 |
供 货 |
GB/T 12252 |
法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式:直通式、直流式
公称压力 PNl.0~2.5MPa
公称通径 DNl5~350mm
基本型号 (全衬里)
手动 |
J41 F3 J41F46 |
齿轮 传动 |
J441 F3 J441 F46 |
J45F3 J45F46 |
J541 F3 J541 F46 |
气动 |
J6841 F3 J6841F46 |
电动 |
J941 F3 J941 F46 |
主要零部件材料表
序号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超低碳不锈钢 |
Z |
C |
P |
R |
Pl |
R L |
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀瓣、阀杆 |
35 |
1Cr13 |
1Cr18Ni9 |
1Crl8Nil2M02Ti |
00Cr18Nil0 |
00Crl7Nil4M02 |
3 |
活节螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl7Ni2 |
4 |
衬里层巾司座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃) |
5 |
填料 |
PTFE(F4) |
6 |
填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
7 |
阀杆螺母 |
ZCuAll 0Fe3 |
8 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni9Ti |
1Crl8Ni9Ti |
9 |
螺母 |
45 |
45 |
0Crl8Ni9 |
0Crl8Ni9 |
0Crl 8Ni9 |
0Crl8Ni9 |
10 |
手 轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |

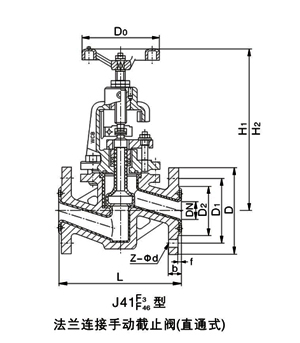

法兰连接手动截止阀(直通式)
|
主要连接尺寸及重量
公称通径 |
标准值 |
参考值 |
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H1 |
H2 |
重量(kg) |
PNl.0MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
235 |
260 |
6.5 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
240 |
265 |
7 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.8 |
32 |
111/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
255 |
285 |
11 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
315 |
13 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
295 |
330 |
15 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
350 |
395 |
23 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4/8-φ18 |
240 |
395 |
445 |
38 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
240 |
450 |
490 |
42 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
280 |
525 |
555 |
55 |
150 |
6 |
480 |
280 |
240 |
21O |
3 |
24 |
8-φ23 |
320 |
605 |
645 |
77 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
360 |
645 |
765 |
135 |
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
400 |
685 |
805 |
220 |
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
400 |
710 |
814 |
277 |
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
450 |
750 |
855 |
320 |
PNl.6MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.6 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.2 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
320 |
14 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
300 |
335 |
18 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
26 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
240 |
400 |
450 |
40 |
100 |
4 |
350 |
21 5 |
180 |
155 |
3 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
280 |
530 |
560 |
65 |
150 |
6 |
480 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
320 |
610 |
650 |
85 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
360 |
650 |
770 |
150 |
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
400 |
690 |
810 |
245 |
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
400 |
730 |
845 |
295 |
PN2.5MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
240 |
265 |
7.5 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
8 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
250 |
275 |
9 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
260 |
290 |
13 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
180 |
285 |
320 |
15 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
300 |
335 |
20 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
240 |
355 |
400 |
28 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
400 |
450 |
42 |
100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
455 |
495 |
57 |
125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
320 |
530 |
560 |
71 |
150 |
6 |
480 |
300 |
250 |
21 8 |
3 |
30 |
8-φ25 |
360 |
610 |
650 |
90 | |
产品概念
截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用。
产品结构
1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)
等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
设计规范
遵循GB 12233/GB 12235标准。
驱动方式
手动、齿轮传动、气动(常开或常闭)、电动。
